高速衛星地面數據處理系統

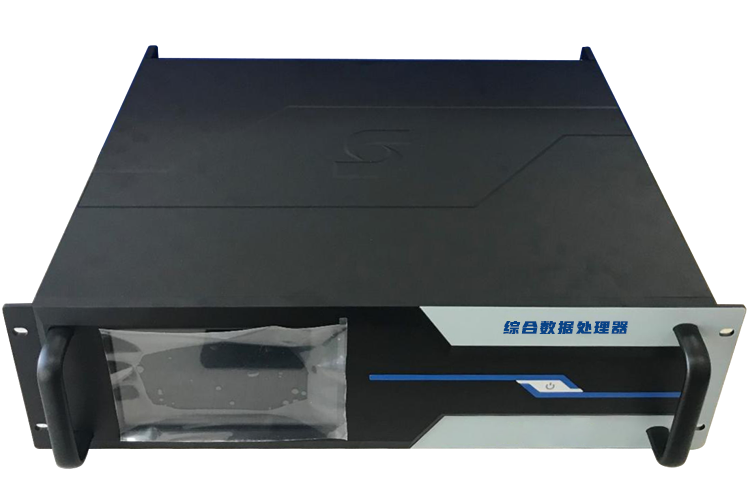

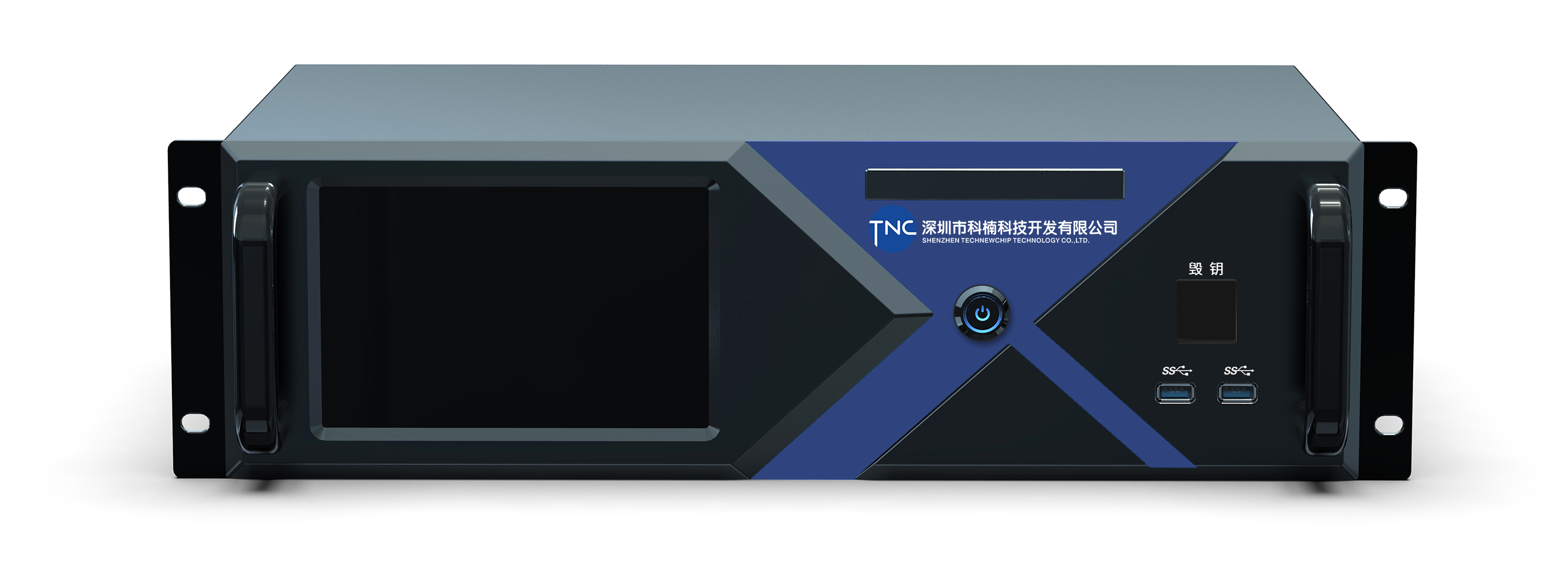

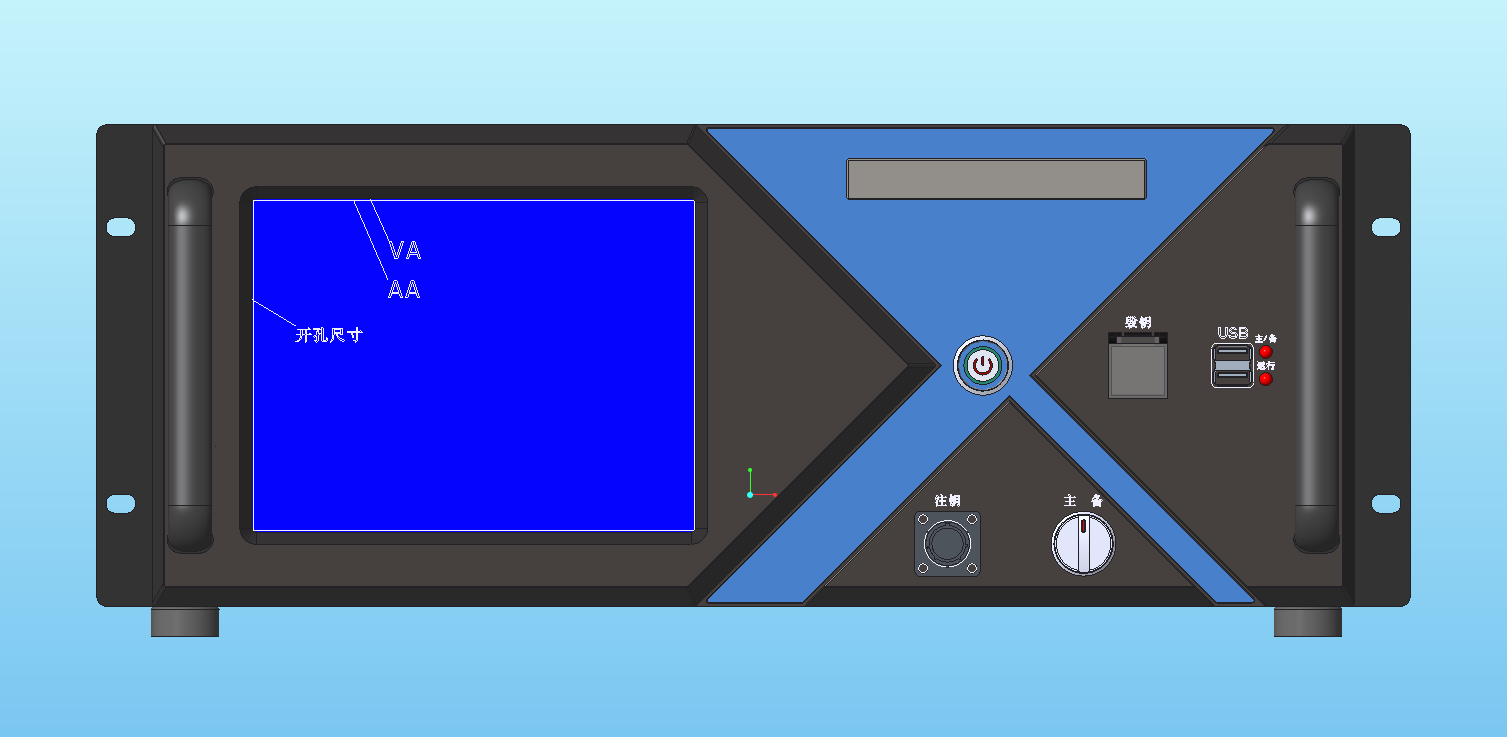

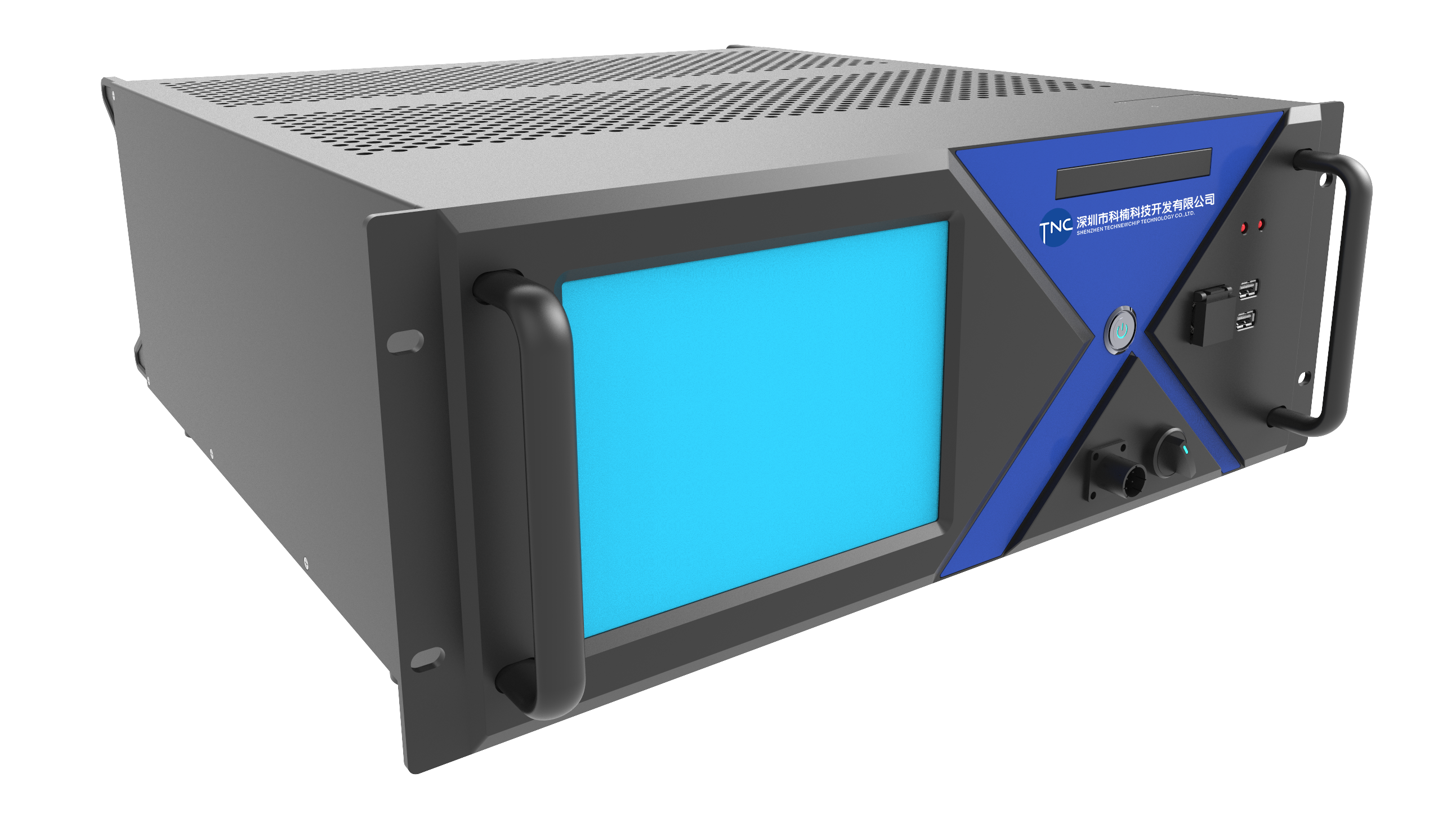

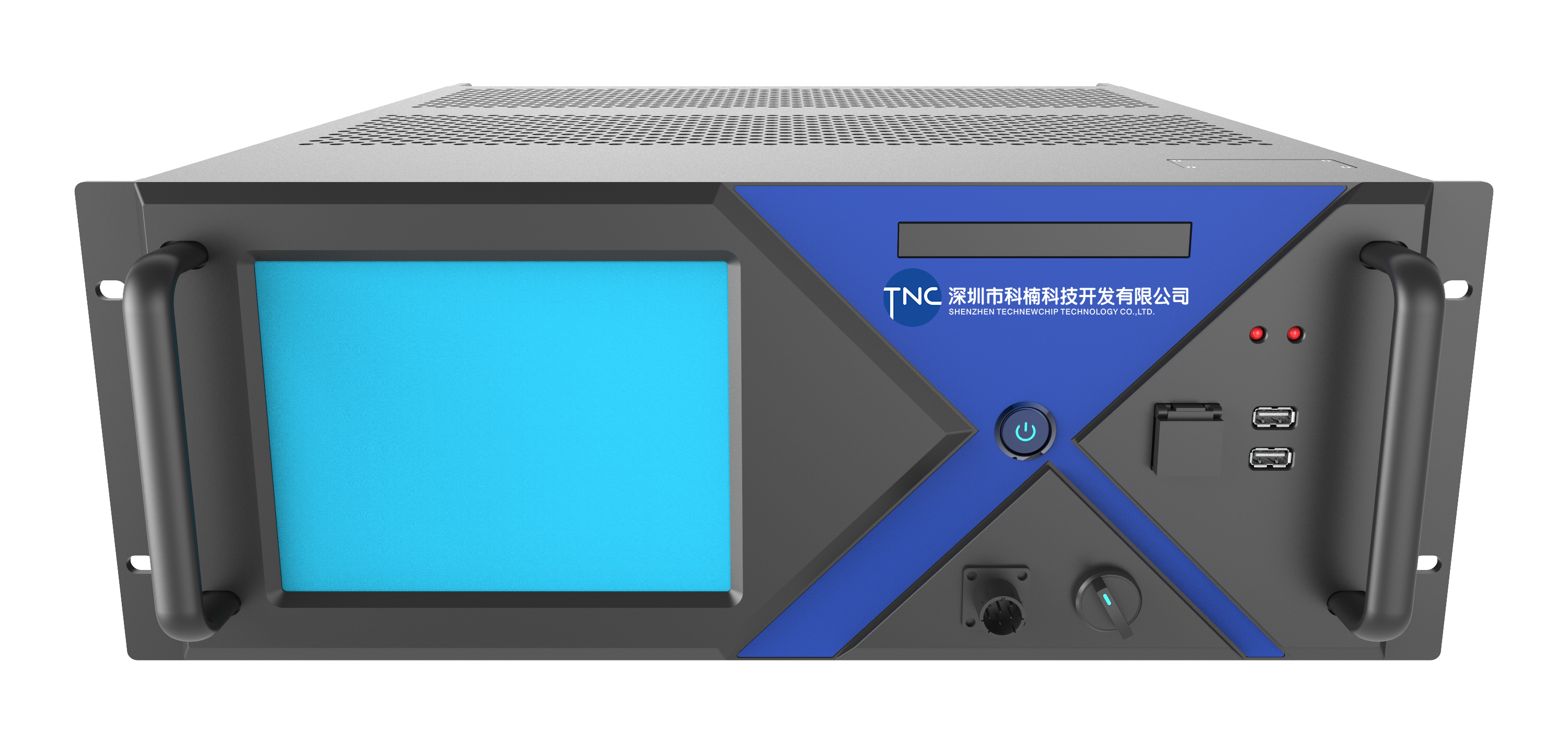

标準VPX 4U可上架機箱
操作系統爲國産Linux
8路基于FPGA的TCP、UDP萬兆以太網接口
10路數據處理功能
基于SRIO接口的全交換功能
産品簡介
高速衛星地面數據處理系統是爲了将衛星地面處理設備的前端處理部分獨立開來，降低業務處理的耦合性。主要完成8路萬兆以太網數據接收，并完成數據功能，再通過以太網發送到下遊進一步處理。其中，萬兆以太網端口可根據目的IP、源IP、目的端口、源端口等屬性配置成多個邏輯通道，并根據實時配置的轉發策略轉發到相應的業務處理闆完成處理。系統功能強大、配置靈活，數據層與控制層分離，支持二次開發。适用于各種網絡場景下的業務系統部署。

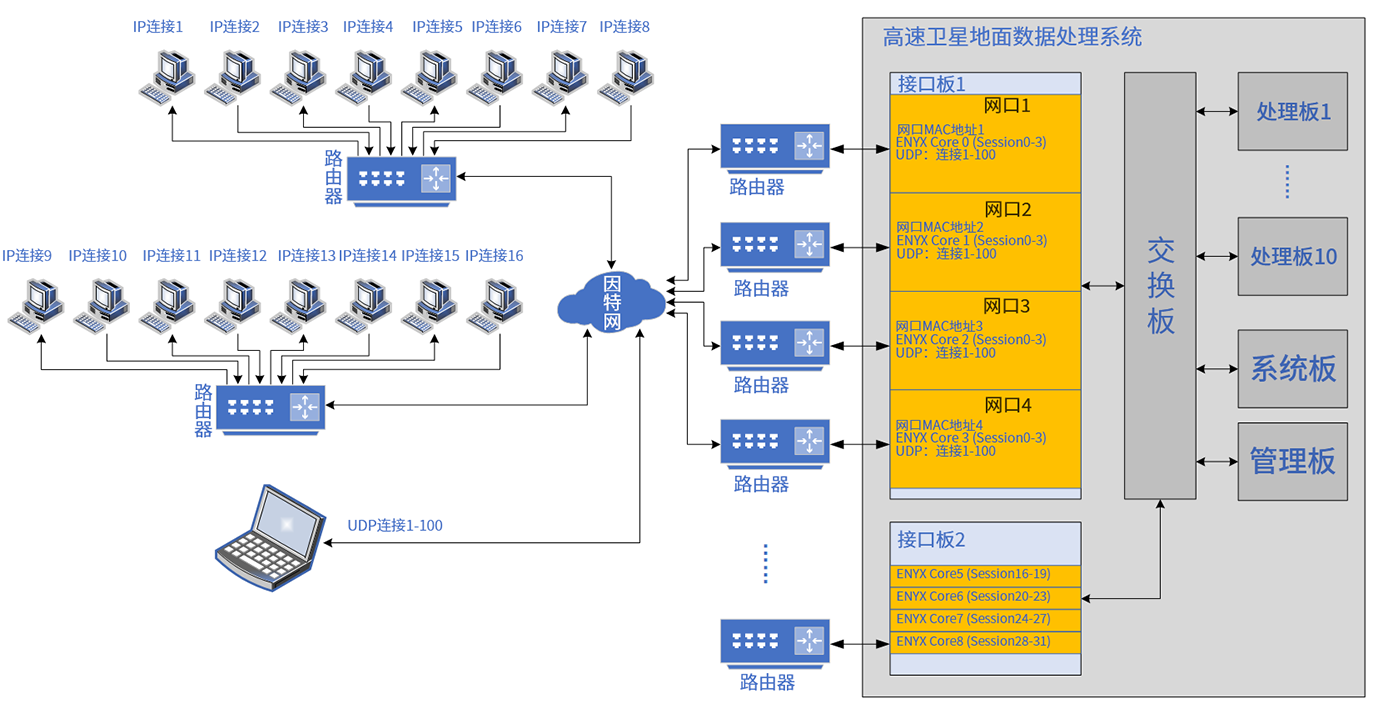

産品框架

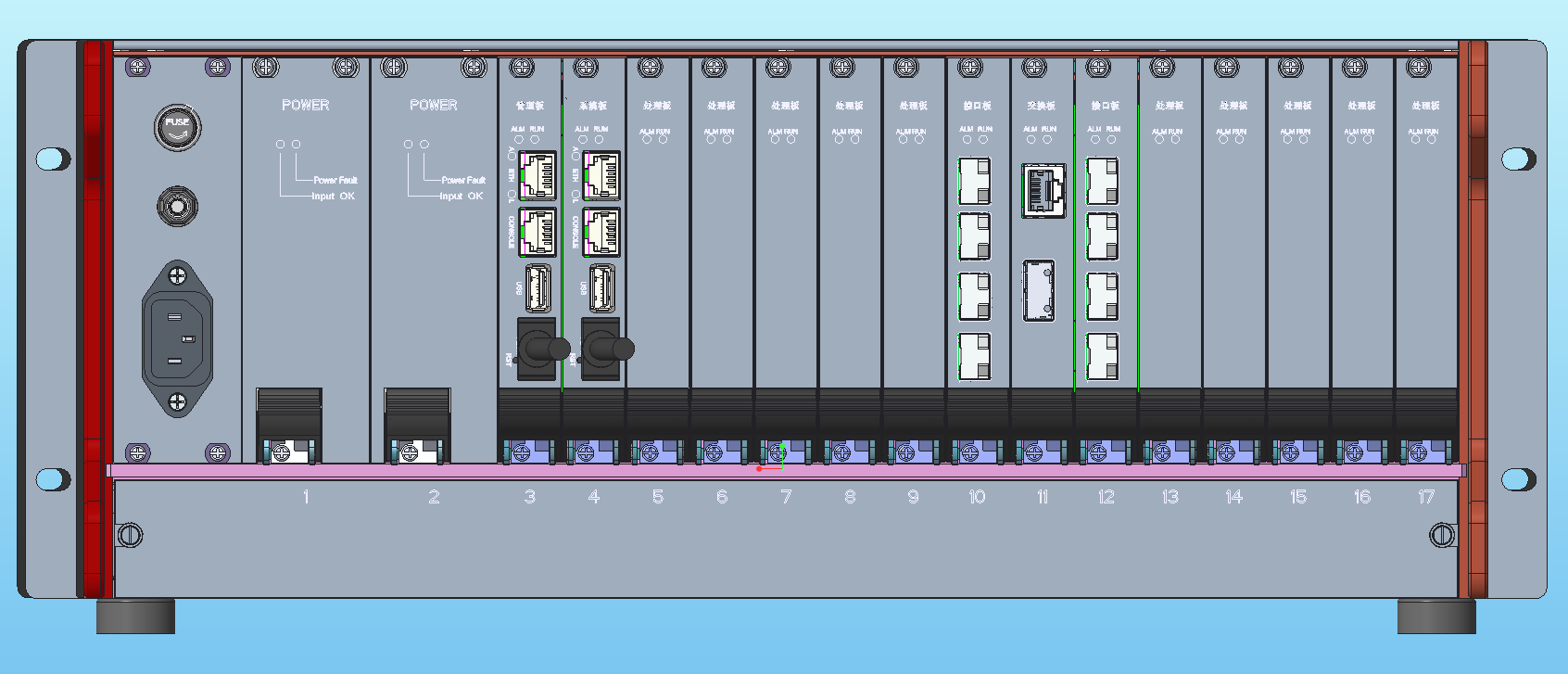

設備采用标準19英寸、4U高，可上架機箱，單闆采用VPX 3U 4HP闆卡。機箱總共有15個4HP槽位，，1塊系統管理闆、1塊系統認證闆、2塊接口闆、1塊SRIO交換闆、10塊處理闆。系統管理闆和系統認證闆通過x1 SRIO與交換闆互連，處理闆的前4個槽位通過x2 SRIO與交換闆互連，其餘6個槽位處理闆通過x1 SRIO與交換闆互連，接口闆通過兩路x4 SRIO與交換闆互連。
系統管理闆和系統認證闆的管理數據通過x1 SRIO與交換闆通訊，交換闆将管理數據分發到10塊處理闆和兩塊接口闆。
接口闆通過4路萬兆以太網接入的業務數據，再通過x4 SRIO通道分送至交換闆，交換闆将業務數據分發至10塊處理闆。
産品參數
管理闆
● 單闆采用标準3U VPX尺寸要求，面闆寬度4HP，風冷結構。
● CPU選用龍芯LS3A4000，主頻1.5GHz，闆載8GB DDR3，硬盤通過後插闆的方式實現，容量1TB，可升級容量。
● 預裝中标/銀河麒麟操作系統。
● 背闆輸出1路1x LANE接口，協議SRIO，單LANE速率5.0Gbps。
● 通過後插闆可連接1路主備開關、2路三色LED，連接至機箱前面闆。
● 單闆前面闆輸出一路RS232串口，接口形式：RJ45，轉接線爲标準的Console調試線。
● 單闆前面闆輸出1路千兆以太網接口，接口形式：RJ45
● 單闆前面闆輸出1路USB2.0接口，可通過USB HUB擴展接口。
● 單闆前面闆輸出1路HDMI顯示接口，可用于外接顯示器。
系統闆
● 單闆采用标準3U VPX尺寸要求，面闆寬度4HP，風冷結構。
● CPU選用龍芯LS3A4000，主頻1.5GHz，闆載8GB DDR3，硬盤通過後插闆的方式實現，容量1TB，可升級容量。
● 預裝中标/銀河麒麟操作系統。
● 背闆輸出1路1x LANE接口，協議SRIO，單LANE速率5.0Gbps。
● 通過後插闆可連接1路毀鑰開關、1路RS232注鑰接口，連接至機箱前面闆。
● 單闆前面闆輸出一路RS232串口，接口形式：RJ45，轉接線爲标準的Console調試線。
● 單闆前面闆輸出1路USB2.0接口，可通過USB HUB擴展接口。
● 闆載SSD固态硬盤支持毀鑰功能，可通過機箱前面闆毀鑰按鍵觸發毀鑰動作。
接口闆
● 單闆采用标準3U VPX尺寸要求，面闆寬度4HP，風冷結構。
● 接口闆前面闆支持4路萬兆以太網SFP+接口；
● 背闆支持2路4xLANE接口，協議爲SRIO，單LANE速率最高6.25Gbps。
● 單闆闆載2組64bit位寬DDR3，每組總容量2GB，總共4GB，每路萬兆接口速率最大5Gbps，4路速率一共40Gbps，理論上最大可對以太網接口數據進行1.6s的緩沖時間。
● 管理闆可通過背闆側SRIO接口對網絡交換闆進行IP地址等配置。
● 網絡接口闆能夠通過背闆側SRIO接口接收管理闆獲取狀态的命令，并向管理闆上報狀态。
● 網絡接口闆能夠通過背闆側SRIO接口接收管理闆獲取狀态的命令，完成對10塊處理闆的複位操作。
交換闆
● 單闆采用标準3U VPX尺寸要求，面闆寬度4HP，風冷結構。
● 前面闆輸出一路RS232接口，接口形式：RJ45。
● 交換闆到背闆支持4路4x LANE、4路2x LANE、8路1x LANE，協議爲SRIO，單LANE速率6.25Gbps。
● 交換闆可通過存儲在本地的配置信息上電進行默認配置，管理闆也可通過互連的RS485接口對SRIO交換芯片的配置信息進行實時更新。
● 交換闆可通過RS485接口向管理闆上報狀态。
處理闆
● 處理闆爲标準3U VPX架構，長度160mm、寬度100mm，風冷散熱。到背闆支持1路2x SRIO接口或1路1x SRIO接口（取決于具體的背闆槽位），單LANE速率不低于6.25Gbps，接到交換闆。
