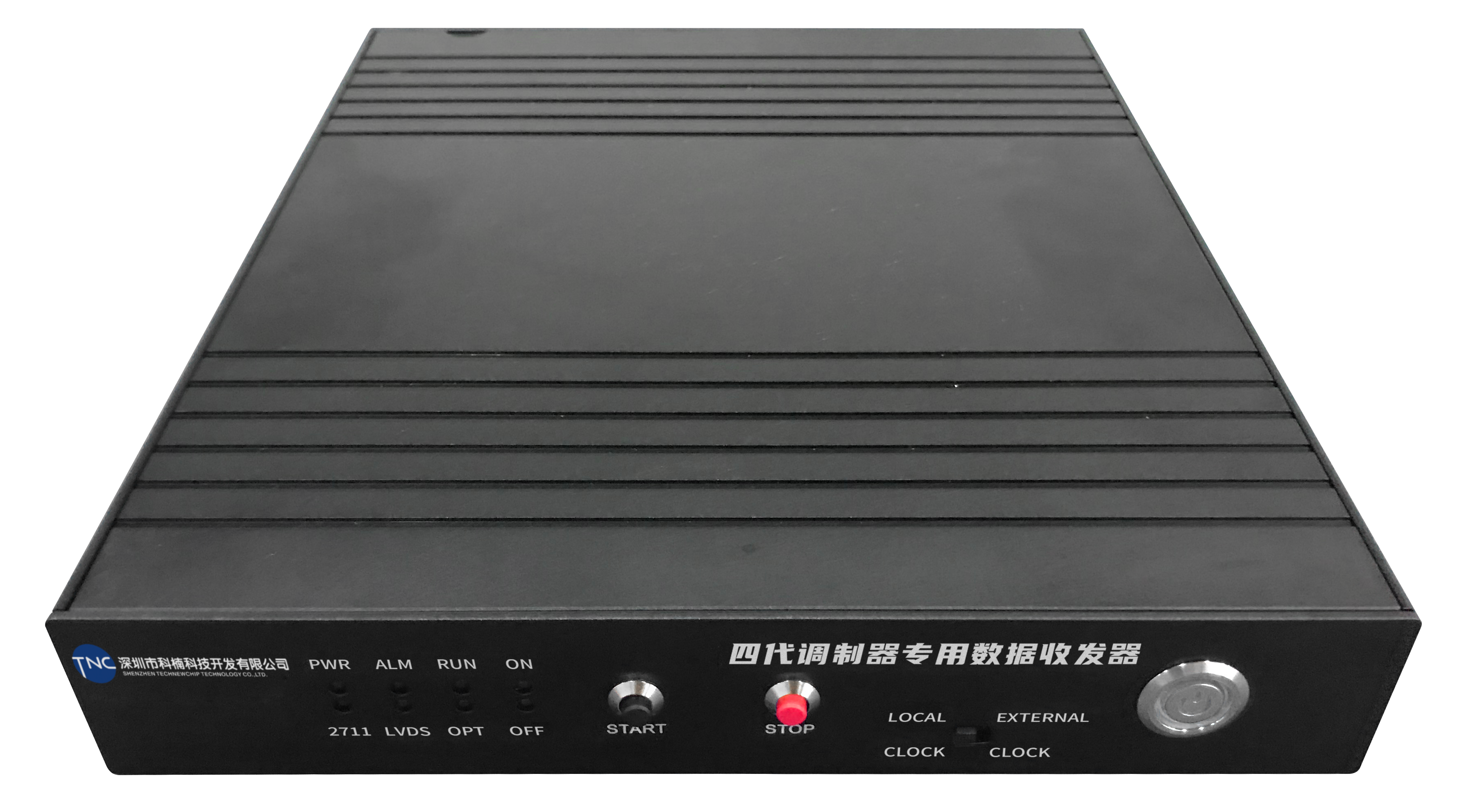

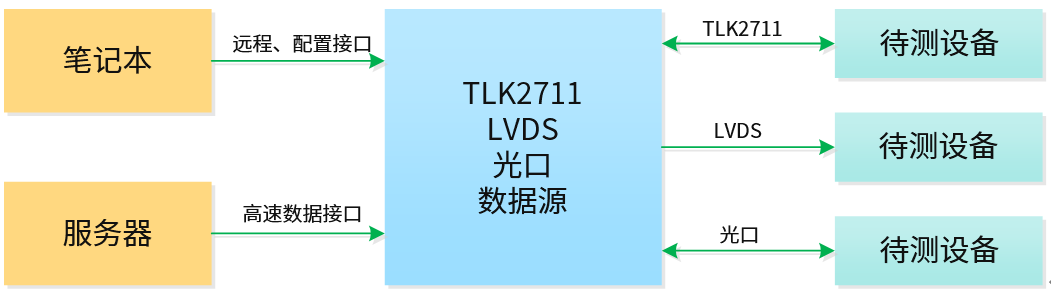

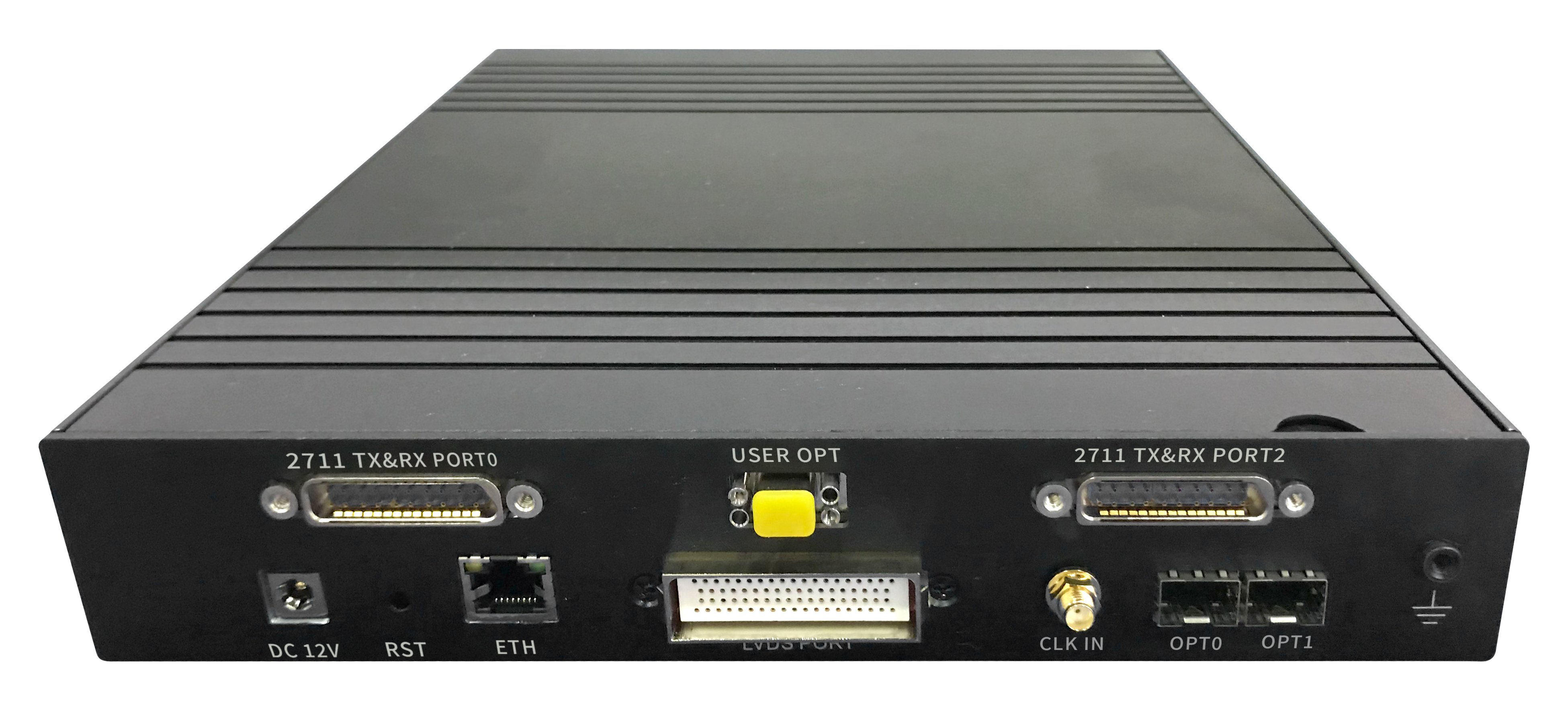

設備由1台高性能服務器、1塊PCIe闆卡、1塊數據收發闆組成，如圖5-10所示。4套數據收發器實現相同的功能，1台服務器光纖可對應1套數據收發器，一個上位機可控制多台數據收發器。

        PCIe卡從上位機接收數據，發送給發送器，發送器再轉成TLK2711、光口或LVDS并按照規定的格式往外發送。TLK2711、光口和LVDS的輸出頻率可通過上位機設置或者通過改變外部時鍾頻率或者更改晶振的方式實現，8路TLK2711數據輸出頻率同時改變。

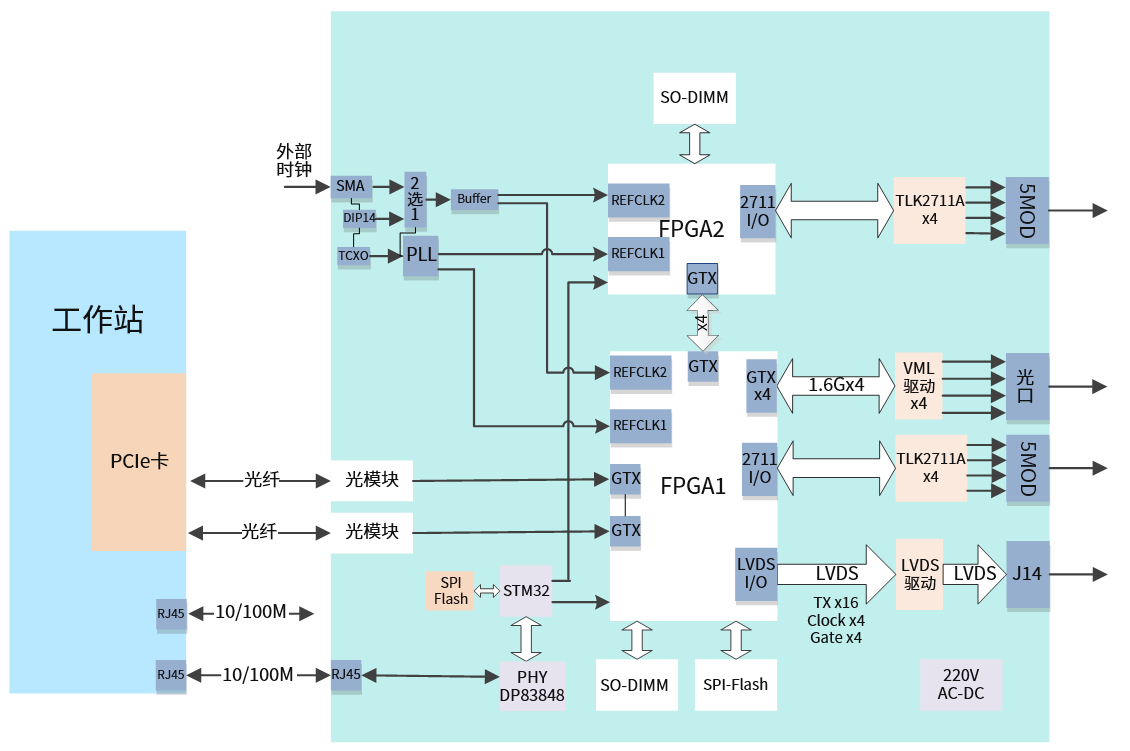

        發送器主要有2片K7 325T FPGA、DDR3内存條、時鍾、LVDS buffer、TLK2711A、VML驅動器等組成。FPGA通過光纖接收上位機發送的數據，轉爲TLK2711、光口或LVDS格式的數據發送給用戶設備。TLK2711接口爲雙工方式，通過TLK2711接口接收用戶設備的請求幀，LVDS爲單工方式。

        闆上每塊FPGA放置了一根DDR3内存條，用于緩存待發送的數據文件。上位機讀取文件後通過光纖發送到本闆，先緩存到DDR3中，再往外發送，不必每次都從上位機讀取，降低了與上位機之間的傳輸鏈路上的壓力，也降低了硬盤的壓力。

        TLK2711信号上增加了Buffer芯片提高驅動能力，Buffer具有接收均衡和發送預加重功能，同時具有防止靜電直接損壞FPGA的作用。同理LVDS信号上也加了Buffer。

        脫機工作模式（即沒有服務器參與）通過在闆上放置一片Flash用于存儲數據文件實現，FPGA可直接從Flash中讀取文件數據并對外發送。

        闆上還放置了1片ARM，主要用于PLL配置、複位管理、FPGA加載、環境監控、控制命令的接收、解析、發送。

        單闆放置撥碼開關，用來手動選擇外部時鍾和本地時鍾，同時用LED顯示狀态。面闆設計2個按鈕開關，用來實現脫機環境下設備開始停止功能。
