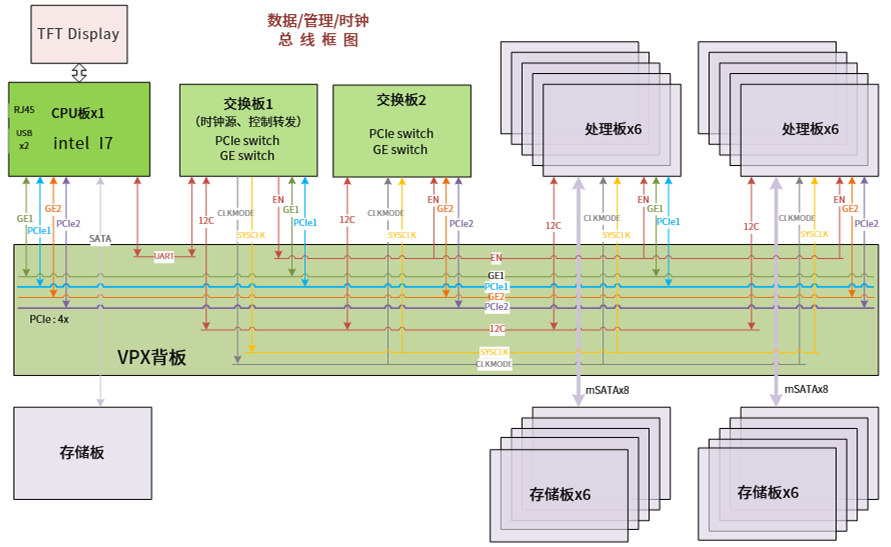

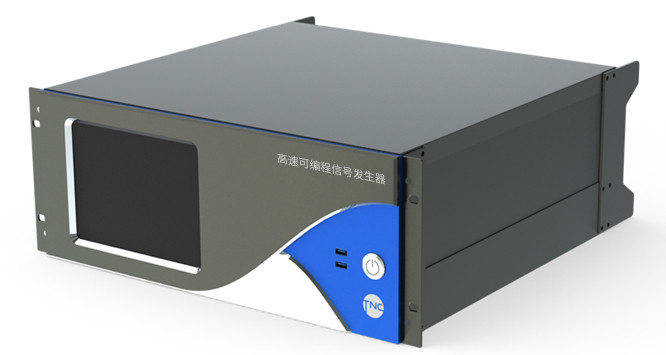

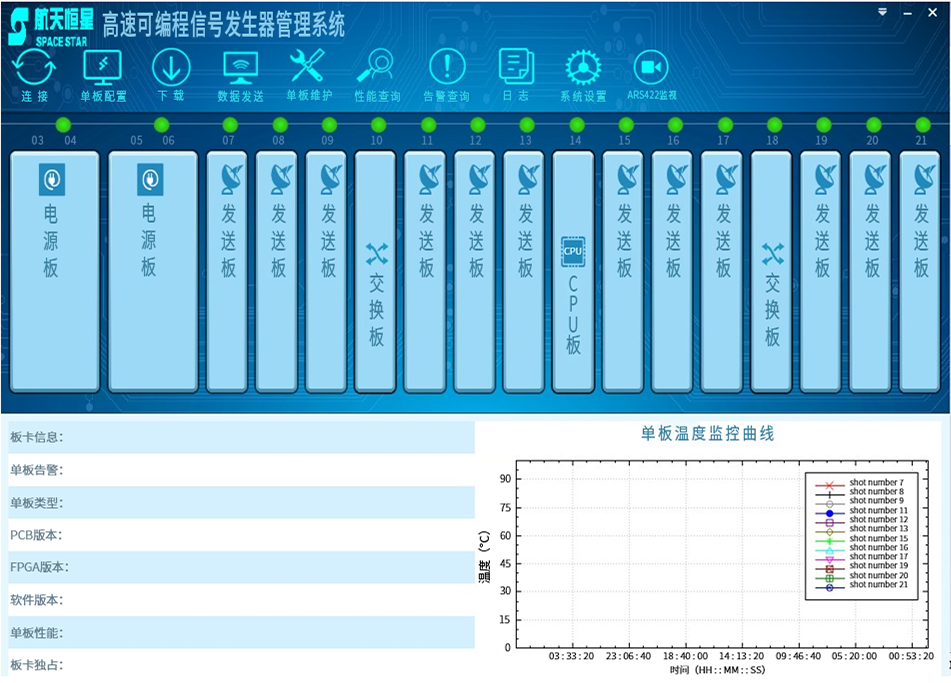

本系統由上位機、4U機箱、電源闆、CPU闆、交換闆、處理闆、存儲闆、背闆及多種用戶接口扣闆組成：

CPU闆選用英國Gocct的TR80x/39x CPU闆，爲3U VPX架構，4核處理器，可運行上位機軟件并對整個系統進行控制。

交換闆實現PCIe、以太網、UART接口的交換轉發，爲系統内部通訊提供物理通道。由一片GE SW、一片PCIe SW、PLL以及一片MCU組成。交換闆一共有2塊，每塊負責6塊處理闆與CPU闆的通訊。

處理闆與存儲闆通過背闆相連可搭載各種扣闆，闆上主芯片爲1片MCU和一片FPGA，前者用于時鍾配置、複位管理、版本加載、環境監控、接收控制指令等，屬于控制面；FPGA則是負責實現業務面功能，從存儲闆讀取數據後通過用戶接口輸出。

背闆提供各前插闆、後插闆之間的互聯，高速信号有以太網、PCIe，低速信号包括UART、I2C等。

存儲闆可搭載4塊mSATA接口固态硬盤，爲數據提供高速存取帶寬和海量存儲空間。單片硬盤容量可達512GB，讀速率可達 520 MB/s，寫速率可達440MB/s。

用戶接口扣闆采用FMC扣闆的形式，将對外用戶接口放置在FMC小闆上，再将FMC小闆裝配在處理闆上，相同的處理闆可搭載多種扣闆，通用性強。
