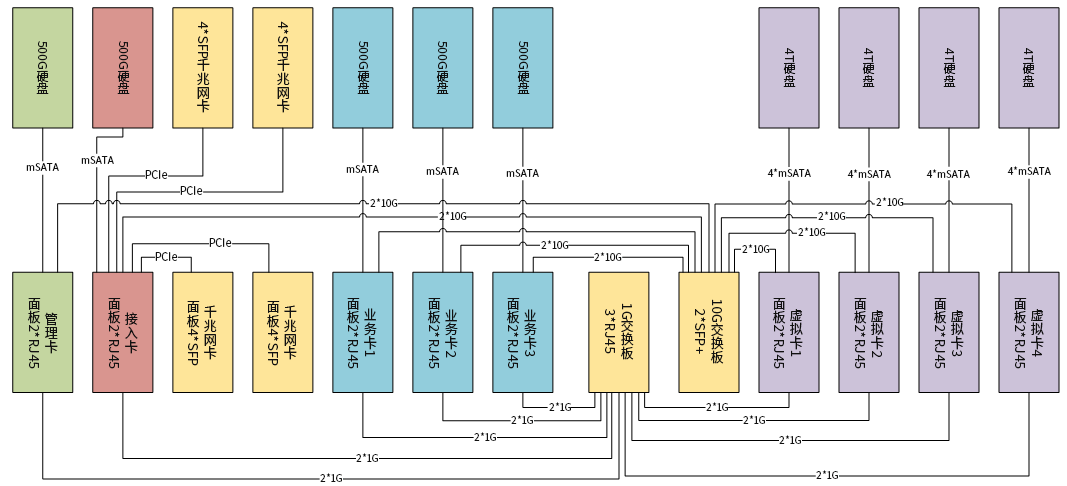

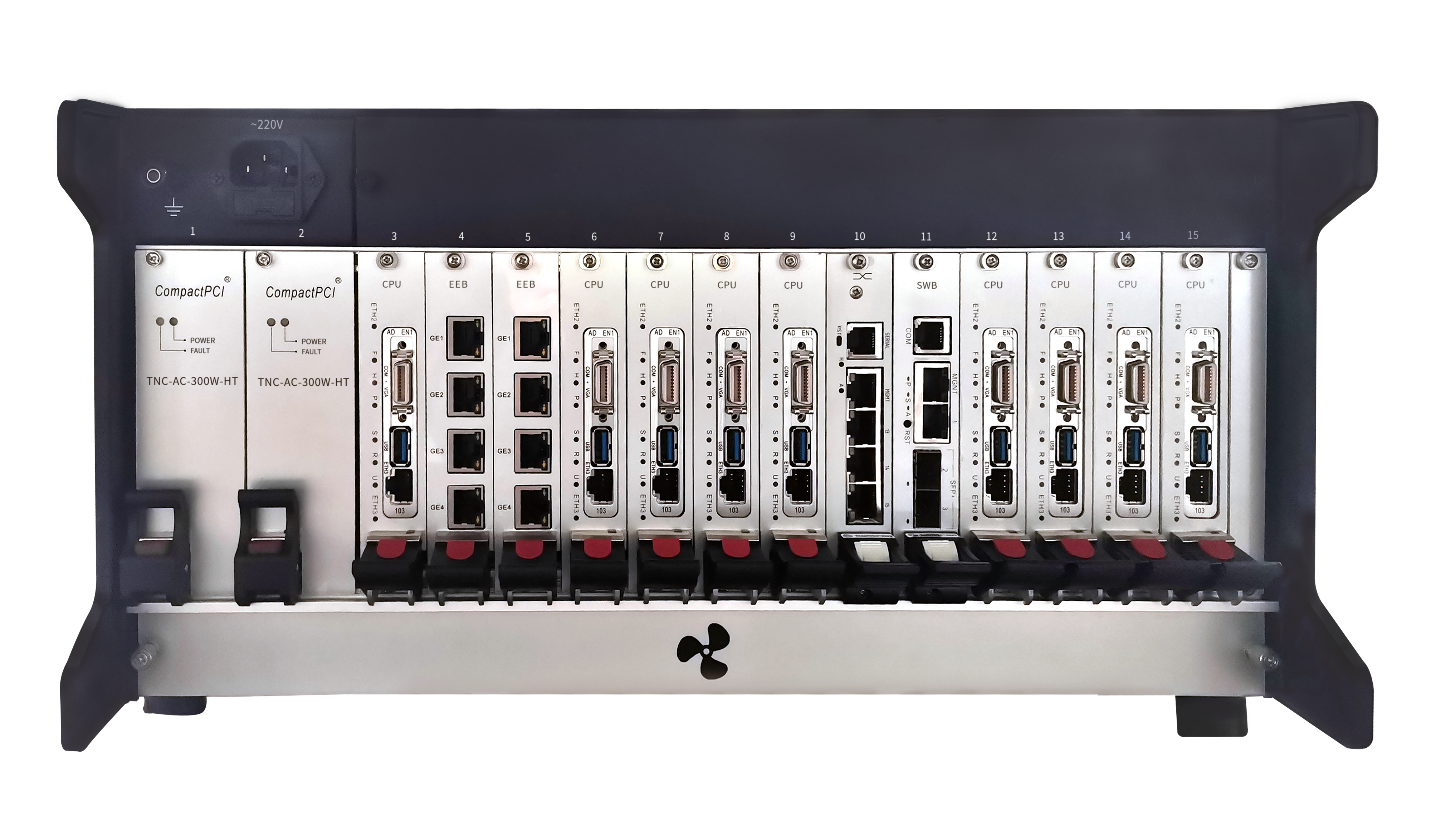

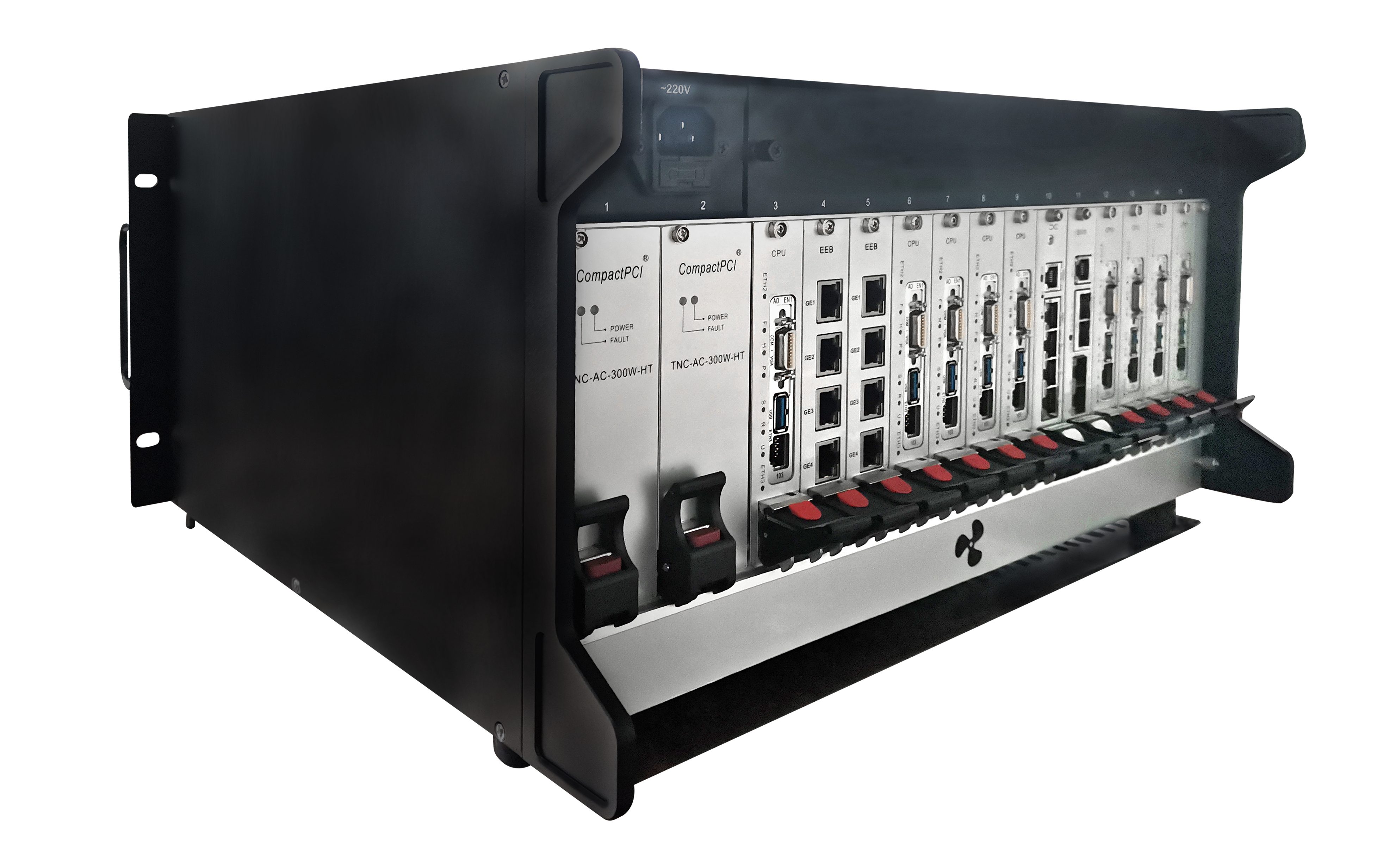

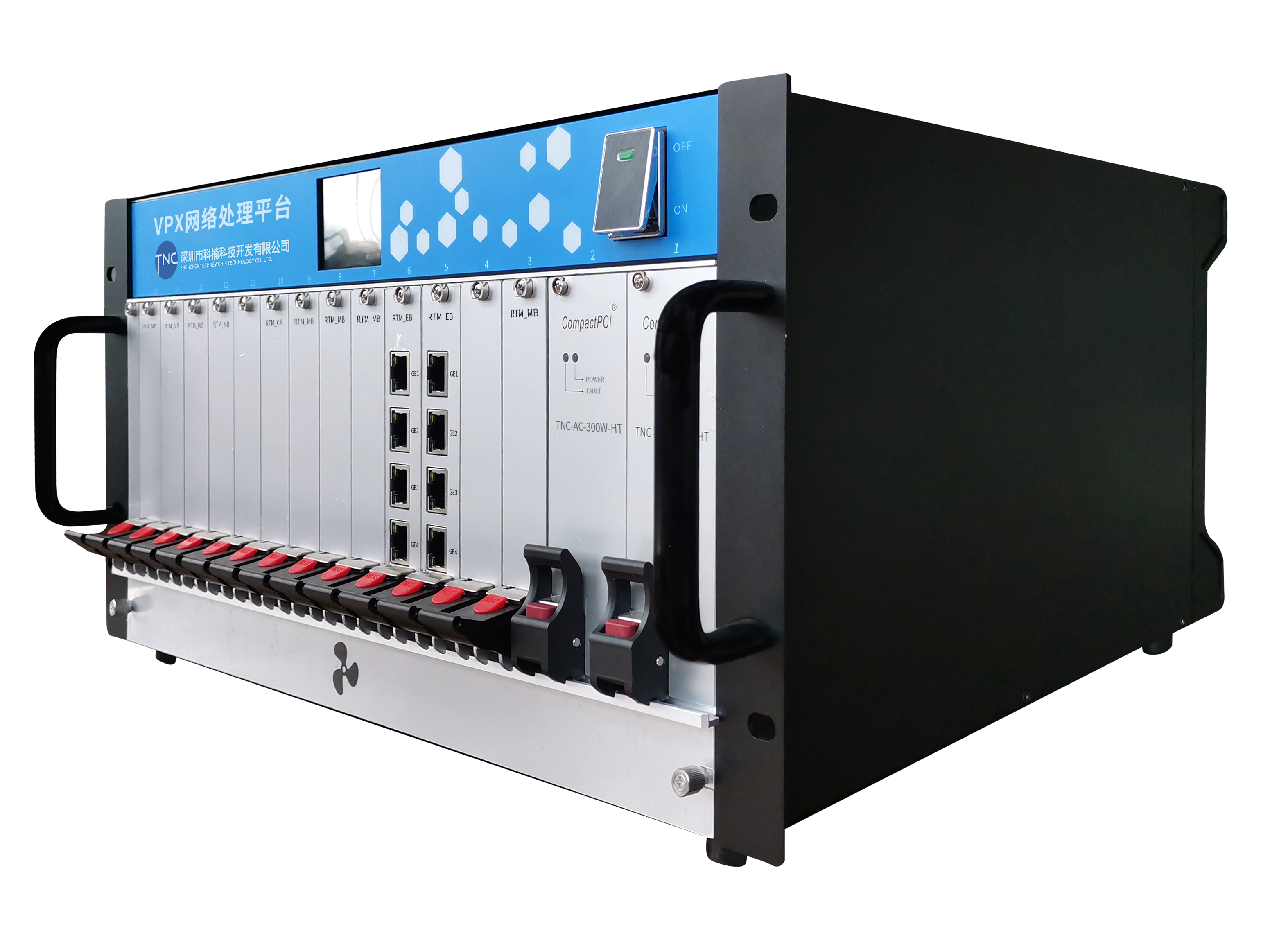

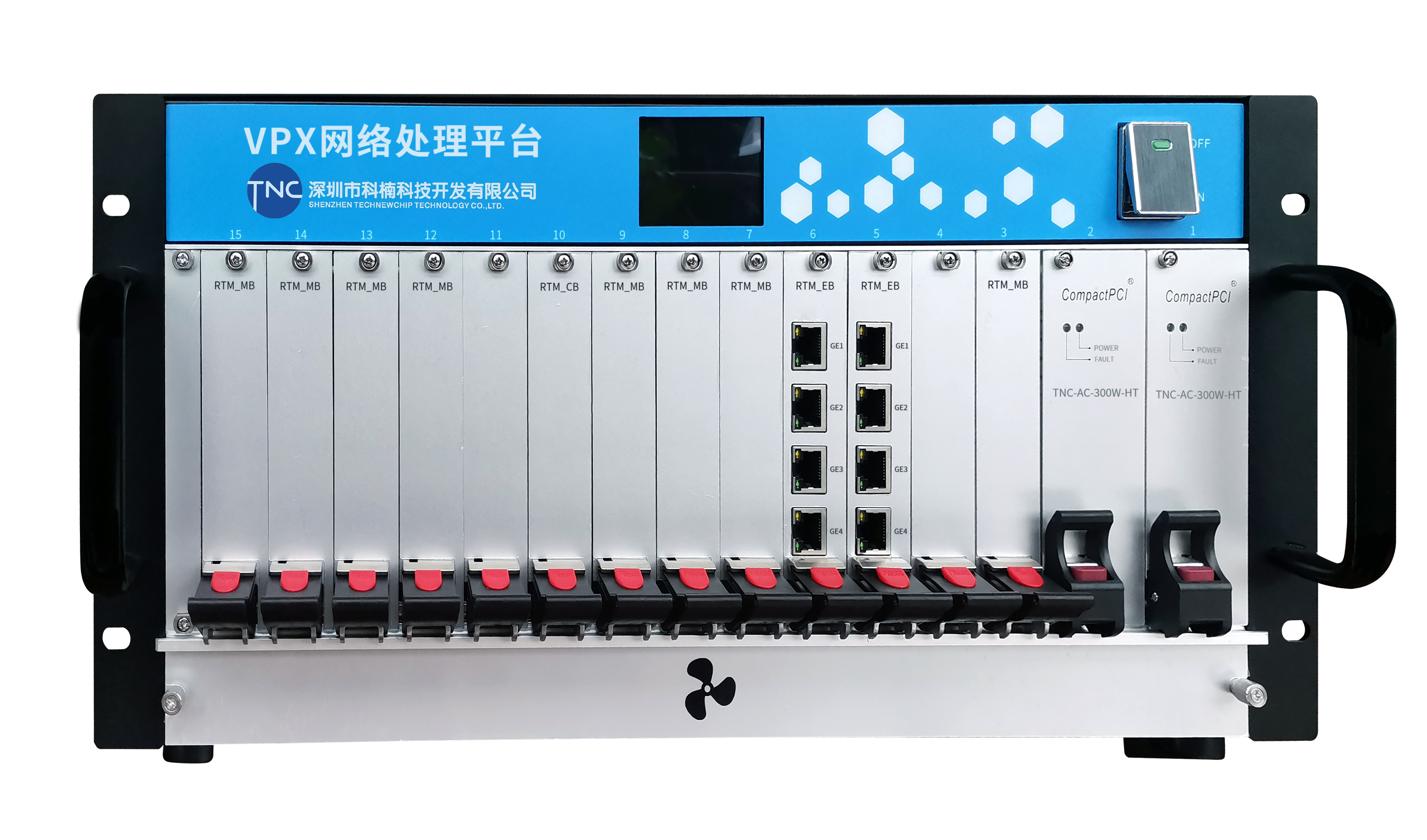

VPX網絡處理平台實現框圖如下圖所示：

1)   虛拟化闆卡（4塊）
2)   業務闆卡（3塊，2片備用）
     Cpu i5/i7 四核八線程  内存8G  前面闆網卡4x1G，背闆2x10G+2x1G（後面闆需要配備RTM進行網口擴展，RTM擴展網卡類型是可進行光電轉換的光口），網卡類型82599和i350，硬盤500G固态硬盤，還需支持quickassist。
3)   接入闆卡（1塊）
     Cpu i5/i7 四核八線程  内存8G，背闆2x10G+2x1G，前面闆需要有8x1G，後面闆需要8x1G，後面闆需要配備RTM進行網口擴展，RTM爲2x10G+10x1G，RTM擴展網卡類型是可進行光電轉換的光口，網卡類型82599和i350，硬盤500G固态硬盤，還需支持quickassist。
4)   管理闆卡（1塊）
     Cpu i5/i7 四核八線程  内存8G  前面闆網卡4x1G，背闆2x10G+2x1G（後面闆需要配備RTM進行網口擴展，RTM擴展網卡類型是可進行光電轉換的光口），網卡類型82599和i350，硬盤500G固态硬盤，小液晶顯示屏，需要有操作的按鈕鍵盤，還需支持quickassist。
5)   交換闆卡（1塊）
     背闆與每塊闆卡的2x10G+2x1G接口連接，前面闆2x10G+4x1G，支持vlan劃分、mirror鏡像、web管理。
