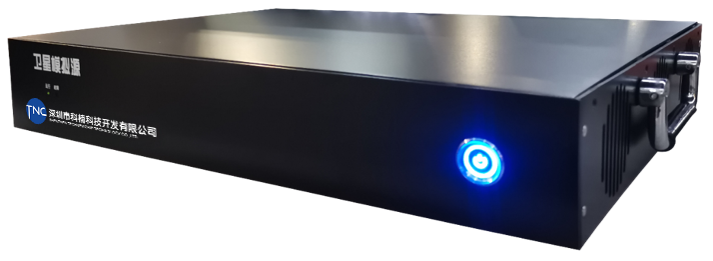

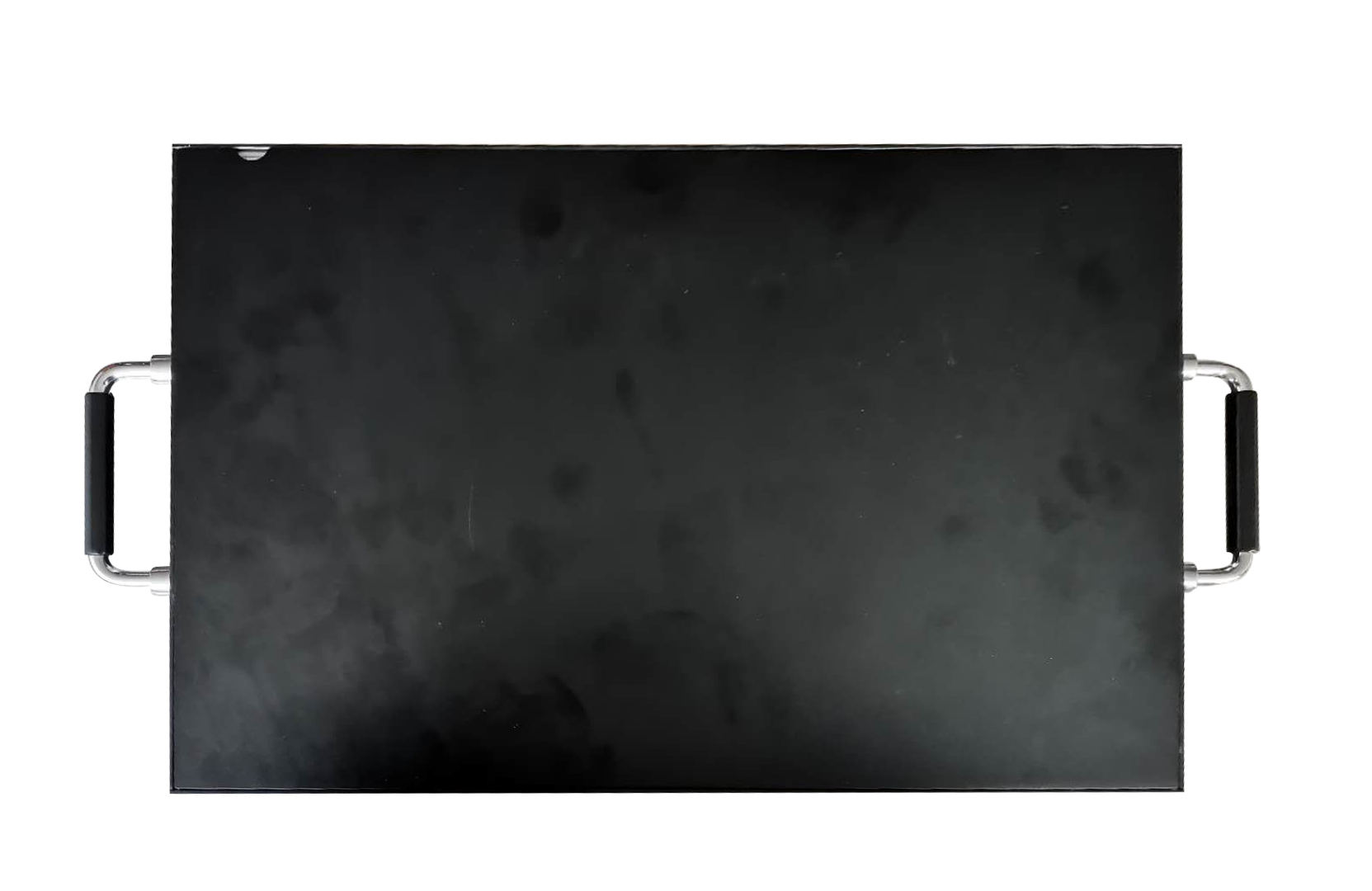

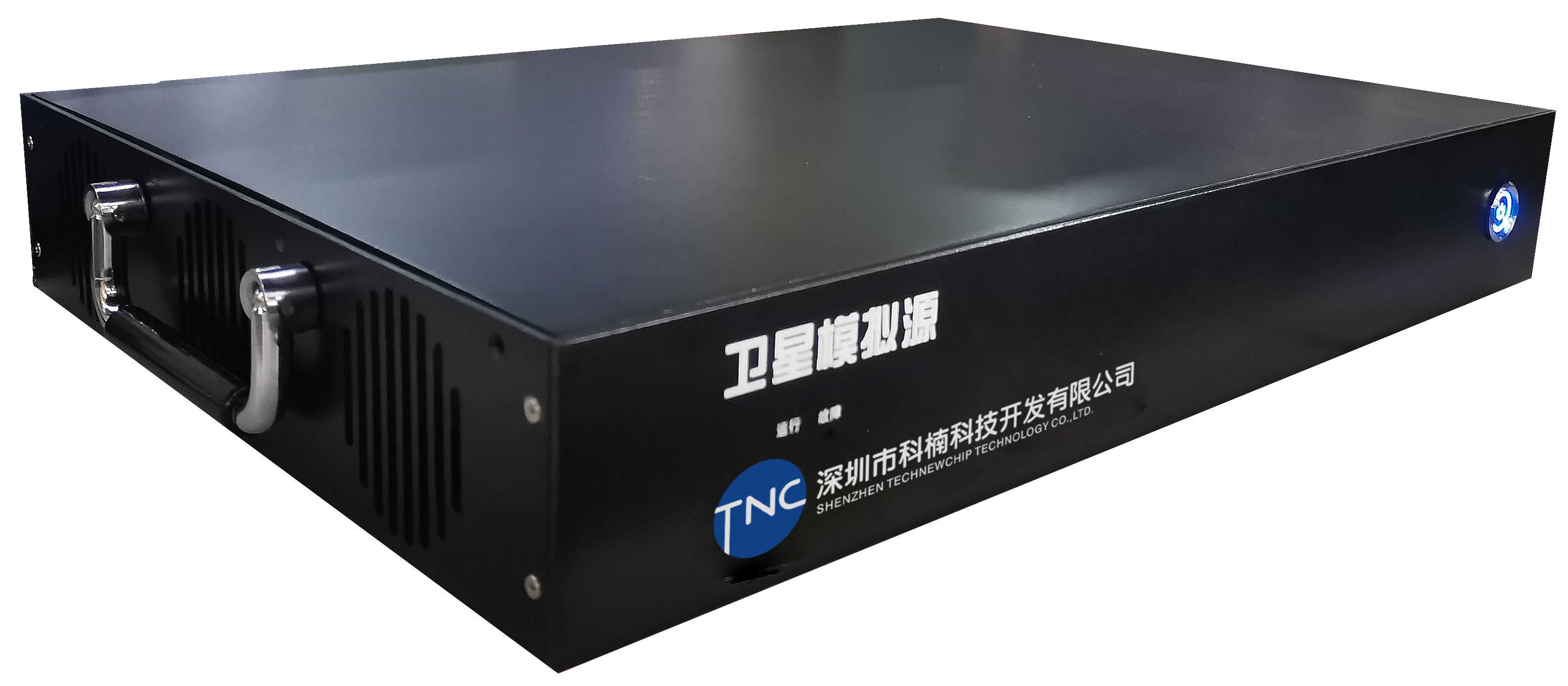

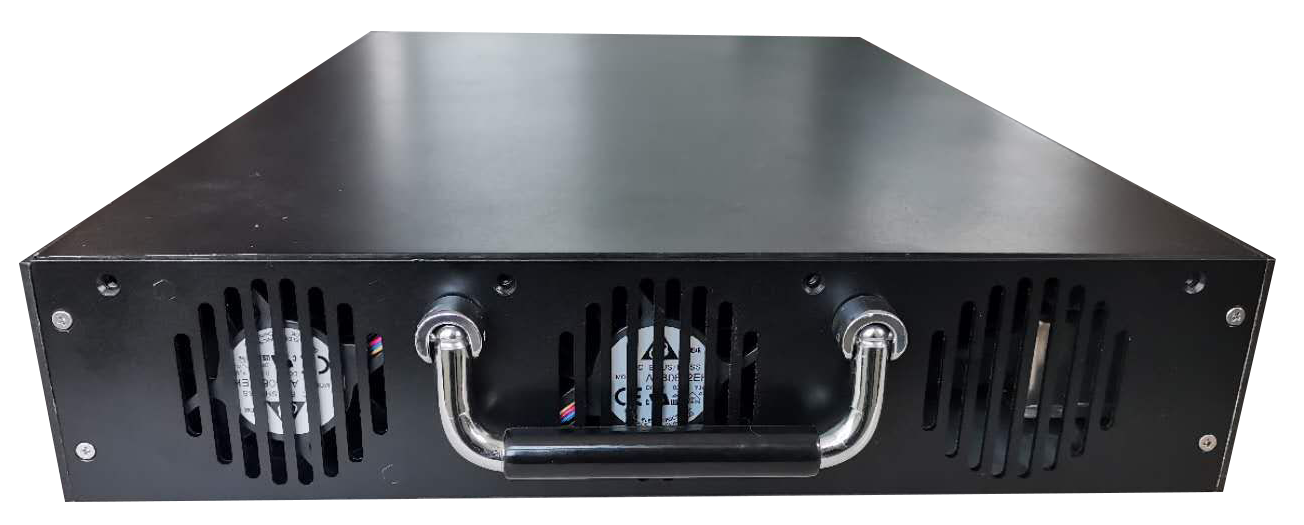

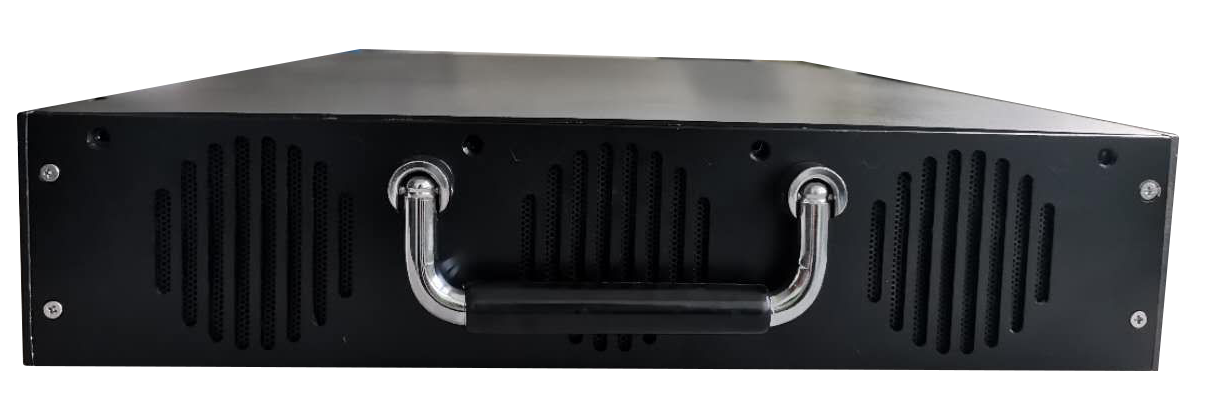

衛星模拟源

2路獨立450Mbps/通道，速率可配置

QPSK調制方式，并可擴展其它調制方式

PN碼、遞增數、真實數據等多種數據源可選

一體化設計，體積小

産品簡介

衛星模拟源設備用于衛星下行數傳系統和地面接收系統的對接試驗、以及對接收站天線性能和數據接收解調性能進行檢驗，保證衛星地面接收站能夠正确獲取衛星下傳的數據。設備采用一體化設計，高度1U，便于攜帶。計算機上運行上位機監控軟件，通過網口對設備進行監控和數據導入，使用便捷。

2路獨立調制通道；

速率達450Mbps/通道，速率可配置；

QPSK調制方式，并可擴展其它調制方式；

PN碼、遞增數、真實數據等多種數據源可選；

支持多普勒模拟；

一體化設計，體積小；

采用220V供電，無需外接适配器；

産品框架

産品參數

1.1.1 基帶源指标

l 通道數: 2 路

l 碼率：數傳總碼率R=20/40/60/160/300/450Mbps

l 數據輸入接口：筆記本數據導入（USB/網口）

l 數據格式

l 幀格式發生器的數據格式包括衛星數傳所有下傳數據類型，格式一緻、僞碼類型一緻、加擾位置相同。

l 具備PN15輸出。

1.1.2 調制器指标

l 通道數量：2

l 本振頻率穩定度：1´10-9/0.1s

l 調制方式：QPSK平衡調制(差分編碼)

l 雜波抑制：優于50dB

l 諧波抑制：優于40dB

l 輸出功率：優于20dBm

l 輸出可調範圍：≥10dB

l 射頻輸出接口：N型，50Ω

l 支持多普勒模拟
