mSata采集/存儲/發送平台(高配版)
4英寸觸摸屏、千兆網、USB3.0
4個标準單寬FMC子卡/2個标準雙寬FMC子卡
可配置各種接口或AD/DA等模拟子卡
機箱小巧便攜，可單機工作
産品簡介

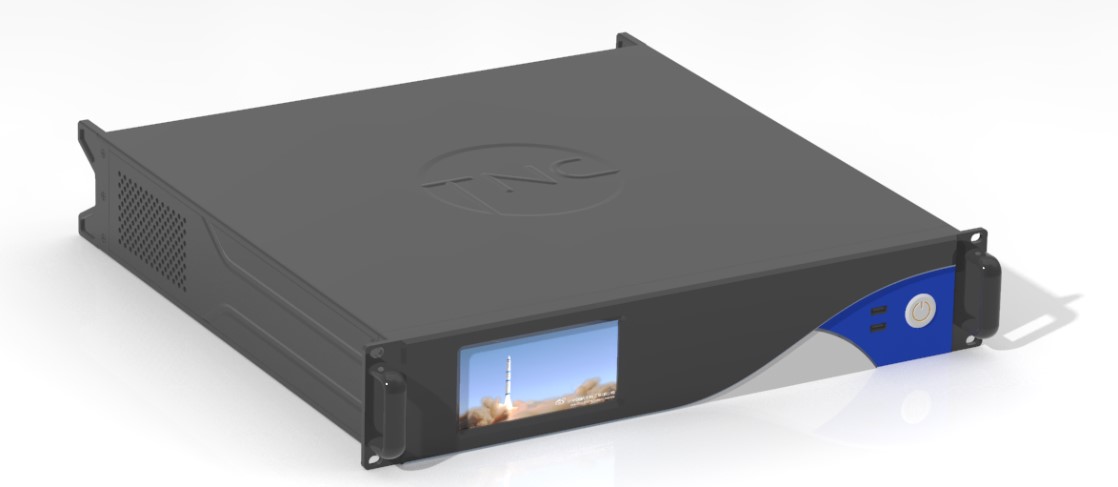

該産品是一種通用采集/存儲/發送設備，标準3U高19英寸機箱，自帶觸摸屏，可單機工作。設備由5個标準6U VPX闆卡組成，兩個接口闆可以支持四個FMC接口子卡，可以适應多種類型的接口，内部可最多支持32個mSata盤存儲，容量及速度都可擴展。
● 支持最多8TB存儲容量，随機寫速度不小于12GB/s，讀速度不小于15GB/s；
● 機箱前側支持4英寸觸摸屏、千兆網、USB3.0
● 機箱後側支持4個标準單寬FMC子卡，或2個标準雙寬FMC子卡，可配置爲各種接口或AD/DA等模拟子卡
● 存儲容量和速度均可擴展
● 機箱小巧便攜，可單機工作

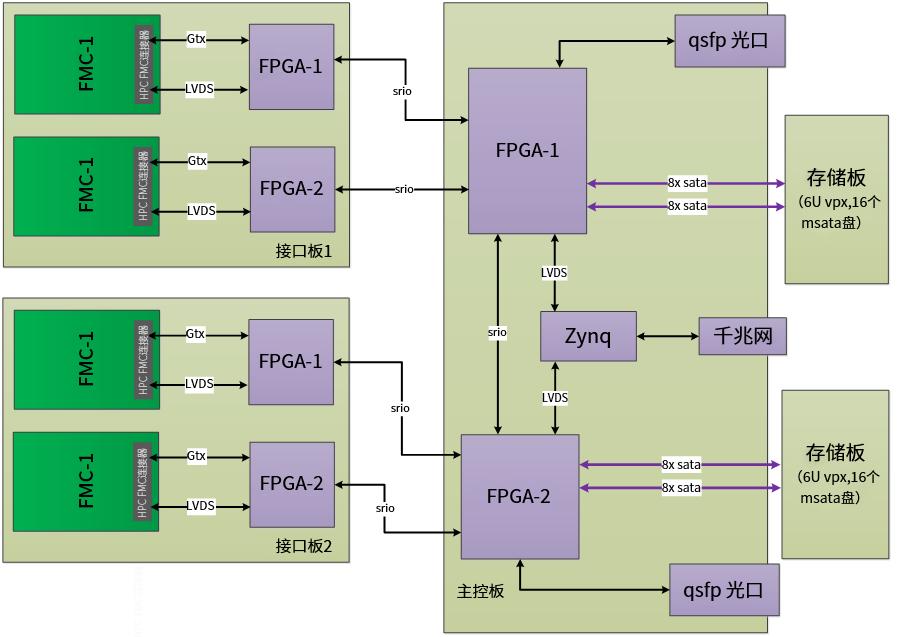

産品框架
設備采用基于VPX架構的工控機箱，機箱符合19英寸标準機櫃安裝要求，高度爲3U，闆卡爲6U标準VPX結構，共計5塊闆卡，其中存儲闆2塊，接口闆2塊，主控闆1塊。機箱前側采用7英寸串口屏或安卓屏，顯示屏通過串口和背闆互聯，背闆将串口引到主控闆ARM，由ARM和顯示屏進行數據交互。闆卡以及電源模塊從機箱的後側插入，采用模塊化設計，一塊闆卡即一個模塊，方便升級、維護。

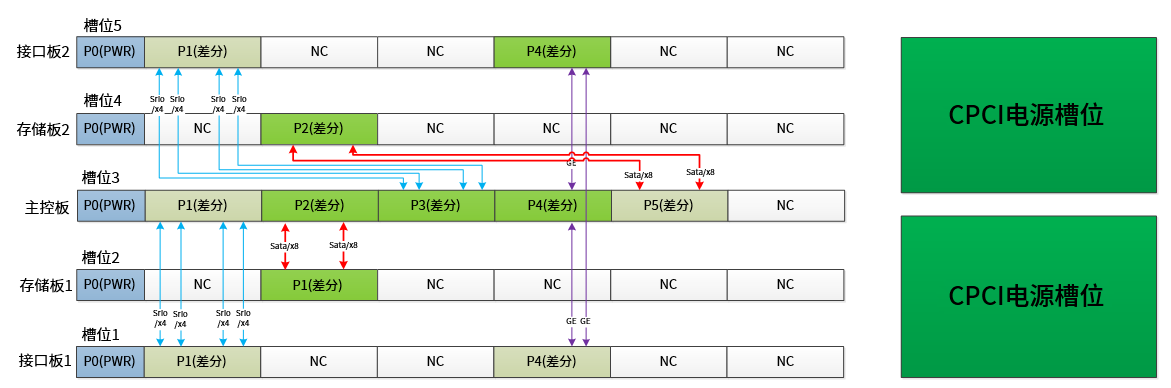

背闆共支持5個槽位，左側由下至上分别爲Slot1~Slot5，右側爲兩個CPCI電源模塊。機箱支持标準6U VPX闆卡，單槽寬度4HP，采用水平插卡方式，背闆各槽的互聯關系如互聯關系圖所示：
産品參數
支持32TB存儲容量，寫速度不小于12GB/s，讀速度不小于15GB/s；
支持4個标準單寬FMC子卡，或2個标準雙寬FMC子卡；
