頻譜監視設備

利用高性能GPU作爲信号處理分析平台，極大提高信号處理速度

利用高速PCIe傳輸技術，極大降低大數據的傳輸時間

可根據用戶需求制定監視計劃，滿足不同使用需求

利用網絡管理技術實現集中管控，方便用戶使用

産品簡介

頻譜監視系統是基于高速信号采集、智能信号處理與識别以及網絡傳輸與管理的新型頻譜監測手段。實時頻譜監視系統是集變頻、信号采集、高速數據傳輸、調制方式識别、載波參數計算、數據存儲、頻譜回放、異常告警、幹擾識别、遠端監視、任務報表生成等功能爲一體的新型多功能頻譜監視系統

本系統是基于實時頻譜采集、智能信号處理以及網絡傳輸的新一代多載波智能監視系統。該系統能夠實現地面站的365*24小時連續自動化智能監測，具備友好的人機界面使得操作與使用更加簡便，算法分析精度高、運行穩定可靠，同時該系統具備較強的兼容性和擴展性，能夠适用于各類型衛星通信站。

産品框架

該系統采用高速ADC和高性能FPGA作爲實時信号采集與預處理傳輸平台，以高性能服務器及GPU作爲信号分析與識别的實現平台，運用先進的信号處理與識别算法，采用網絡管理和PCIe數據傳輸技術，保障系統的先進性、高性能、通用化易用性及易擴展性，實現衛通網全網頻率資源的無縫自動監測和實時告警，提高頻譜監控與信息通信質量。

該系統主要對射頻鏈路和中頻鏈路進行監視，硬件平台主要包含六部分：變頻器、采集處理服務器、中央管理服務器、容災備份服務器、磁盤陣列和頻譜監視終端。

下變頻器：主要完成C、Ku波段信号到70MHz中頻的變頻處理。

采集處理服務器：配置高速ADC采集傳輸闆和GPU信号處理闆，ADC采集傳輸闆完成70MHz中頻信号的高速AD采樣功能以及PCIe傳輸功能，GPU信号處理闆卡完成時域信号分析，FFT信号轉換，特征參數提取等信号處理功能。采集處理服務器通過網絡将分析處理後的頻譜數據發送給監視終端和磁盤陣列。

中央管理服務器：用于用戶管理、登錄管理、轉發器/電路信息管理、秘鑰管理以及采集處理服務器管理等。

容災備份服務器：容災備份服務器與中央管理服務器進行雙備份處理。

磁盤陣列：存儲頻譜數據和告警信息，對回放提供數據支持。

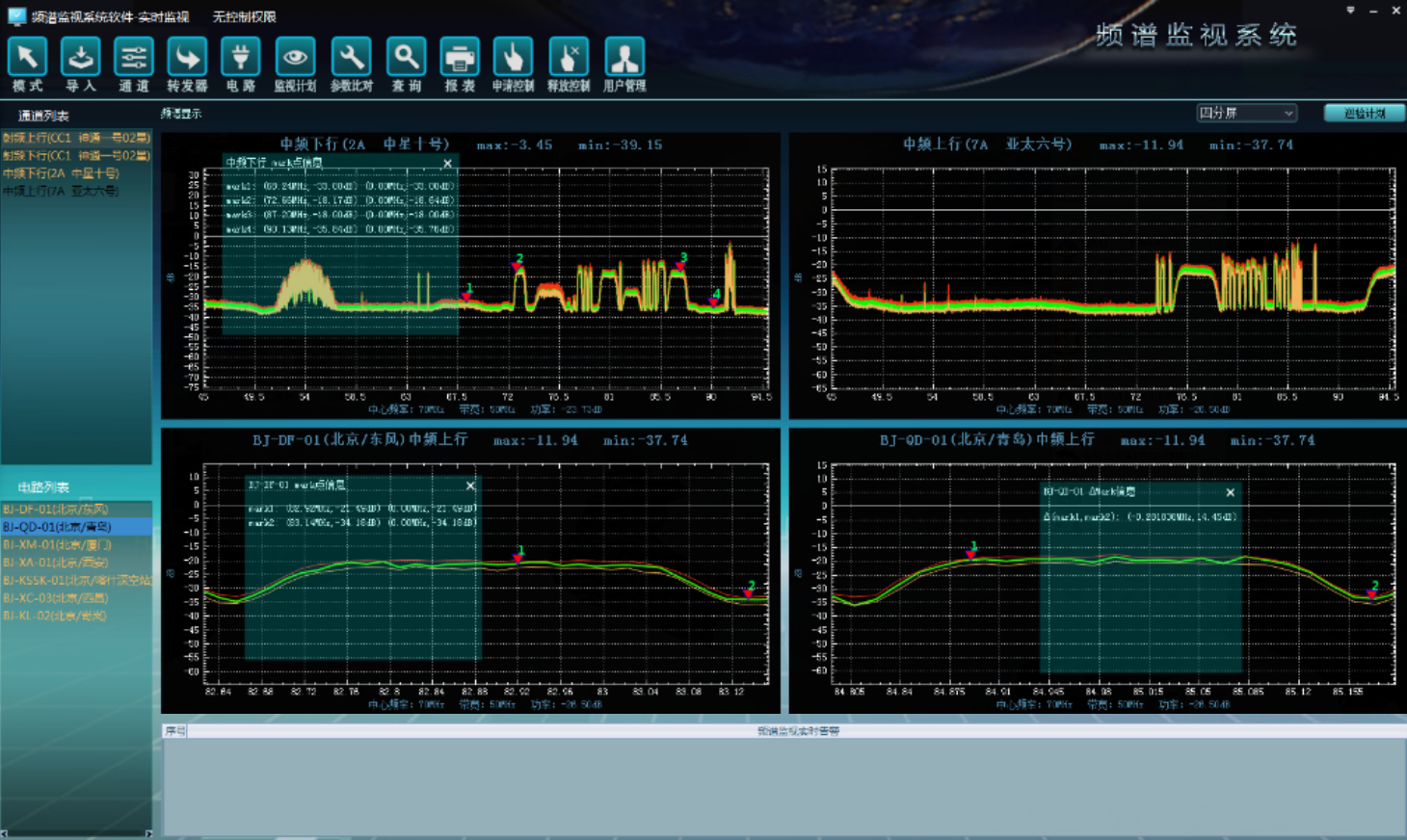

頻譜監視終端：爲用戶提供操控平台，可向各采集處理服務器下發樣本信息，控制命令，比對規則等，并實時監視各通道頻譜信息。

産品參數

l 中頻監測頻率範圍：50MHz~90MHz；

l 射頻監測頻率範圍：3625MHz~4200MHz和5845MHz~6425MHz，10070MHz~12750MHz和12750MHz~18100MHz；

l 分析間隔：40MHz帶寬小于0.1s；

l FFT指标：2KHz分辨率，最精細可到10Hz（此時監測帶寬變窄）；

l 報警參數：通道功率、載波參數(中心頻率、帶寬、載噪比、功率)；

l 插入損耗：小于3dB；

l 上、下行通道隔離度：>60dB；

l 功率測量精度：±1dB；

l 載波中心頻率測量準确度：±1%OBW；

l 載波帶寬測量準确度：±3%OBW；

l C/N測量準确度：±1dB；

l 控制命令相應時間：<0.5S；

l 監視服務器軟件指标：
ü 瞬時幹擾響應時間：<1 S；

ü 數據統計功能響應時間：<1S；

ü 數據查詢功能響應時間：<1S；

ü 數據存儲時長：>7天；

l 監視終端軟件指标：

ü 同時打開客戶端數量：≥10個；

ü 單客戶端可同時監視的通道數量：≥20個；
